Transformações geométricas - Desenho dos sólidos - continuação
Nesta aula introduzimos novos comandos do AutoCAD e aplicação de comandos aprendidos em aulas anteriores, tais como: extrude, revolve, array, scale, isolines, surftab1, surftab2, surftab3, attach image, shade, corte, subtração, adição, ucs, entre outros.
Dados:

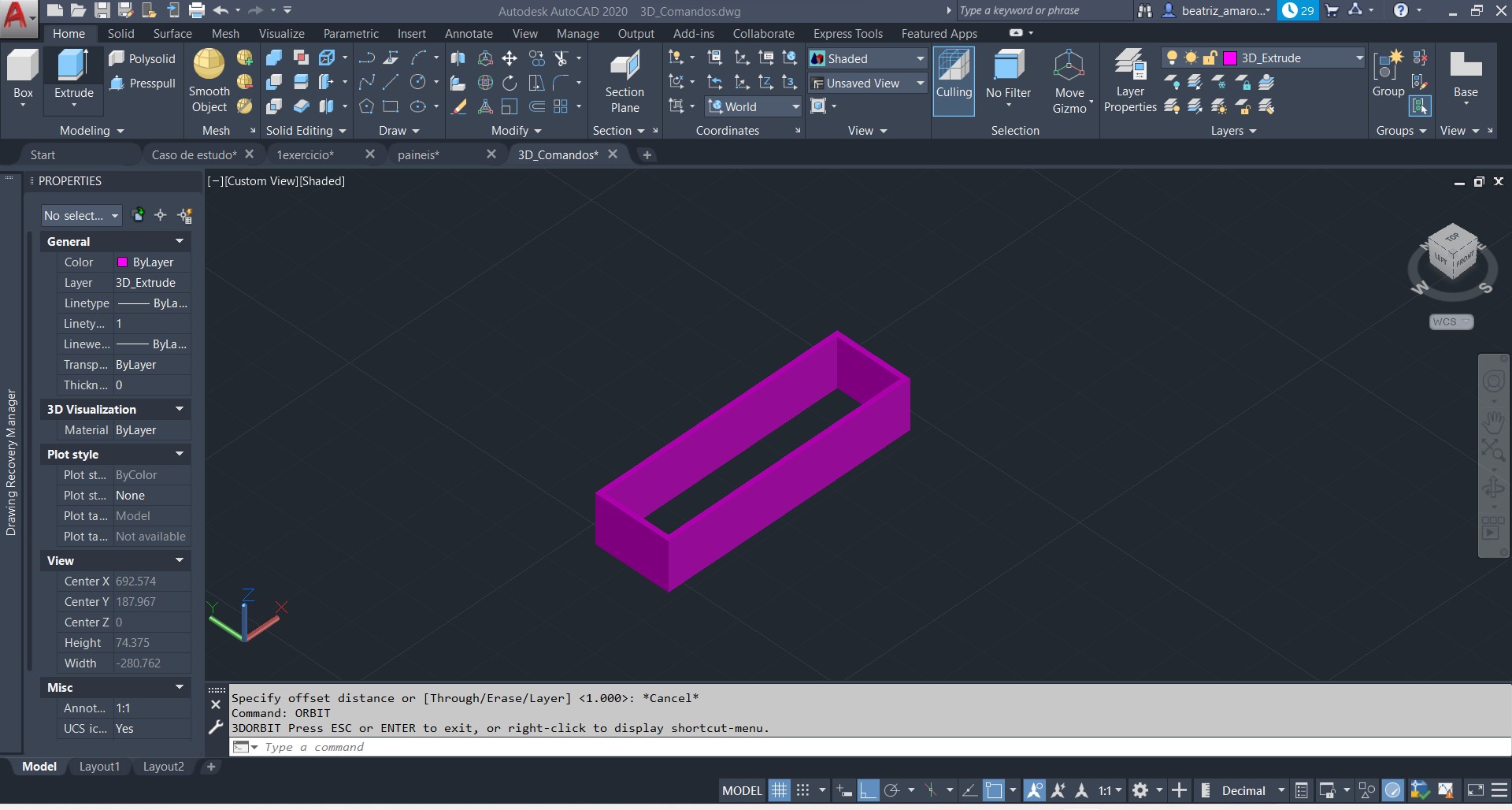

- Rectang (200,20 / @50,15)
- Offset interior (1m)
- Extrude retângulo exterior (20m)
- Extrude retângulo interior (30m)
- 2D Wireframe
- Subtract
- Shade
- Rectang (@1,25)
- Extrude (2m)
- Array (object, rectangular, columns, 24, 2)
- Copy (@0,0,4; @0,0,8; @0,0,12; @0,0,16)
- Subtract
- UCS (3p)
- Offset (1m)
- Rectang (200, 20; @50, 15)
- Plano inclinado com UCS)
- Offset (1m)
- Extrude (30m exterior, 50m interior)
- Subtract
- Afastar (30m)
- Slice (enter; 3p; cortar; afastar)
- Layers
- 3DREVOLVE
- X_IMAGENS
- Rectang (350, 20; 100, 100)
- Attach image
- Xline
- Scale (r)
- Pline
- Boundary
- Isolines (72)
- Surftab1 (72)
- Surftab2 (72)
- Revolve (select, enter, near, 360)
- Shade
Edifício Niterói
